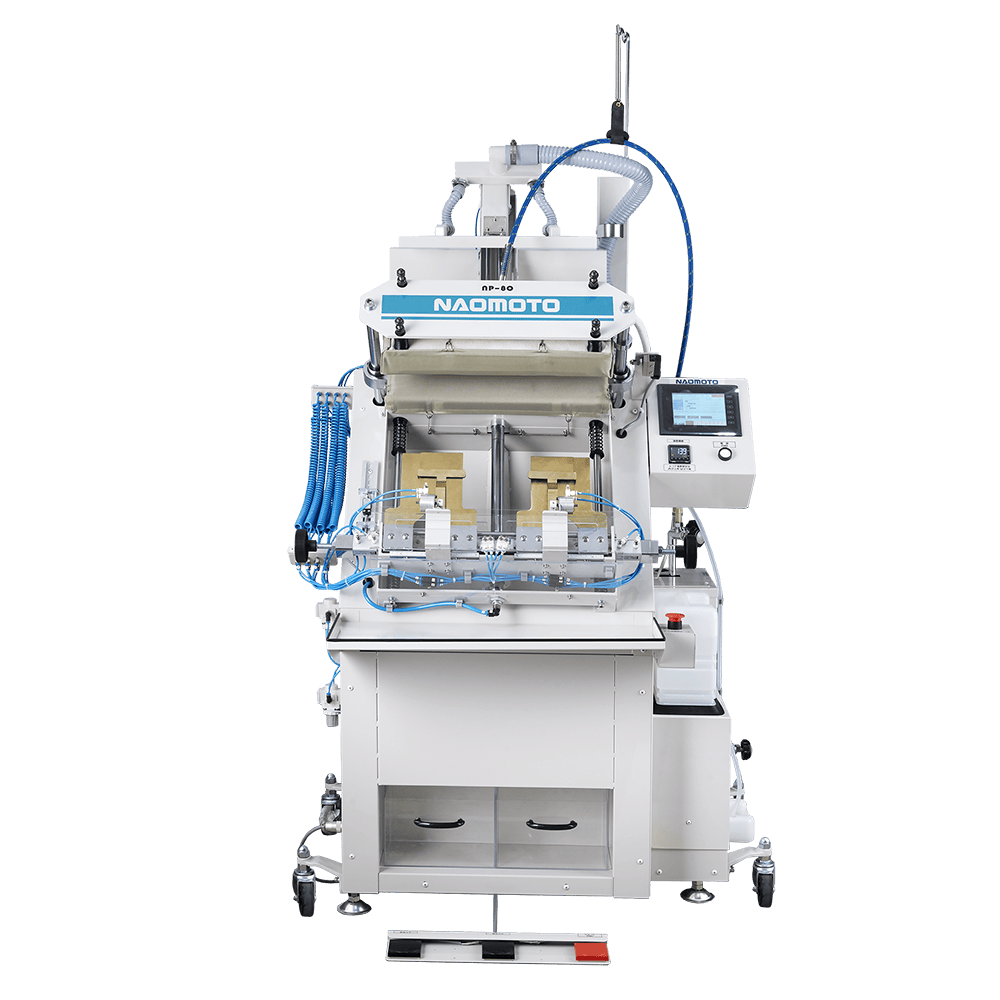

NP-80V/VB

フラップ成形プレス機

夏物素材に多いソリ・ブブツキを解消する、高品質・高能率のプレスシステム。

NP-80Vはボイラーなし
NP-80VBはボイラー付

NP-80V/VB

製品特徴

上ゴテヒーター内蔵

素材に最適温度の設定ができ、また良質スチームの供給が可能となりソリ・ブブツキがなく、どのような素材でも安定した仕上がりが得られます。

ボイラー内蔵

配管からの高圧多湿多量スチームではなく、適正良質スチームを供給できます。
また、レイアウト変更が自在にでき、パターンシーマーとの連携作業ができるなど、高能率が得られます。

バキューム内蔵

インバーター制御で、吸引は素材により自在に調節する事ができます。

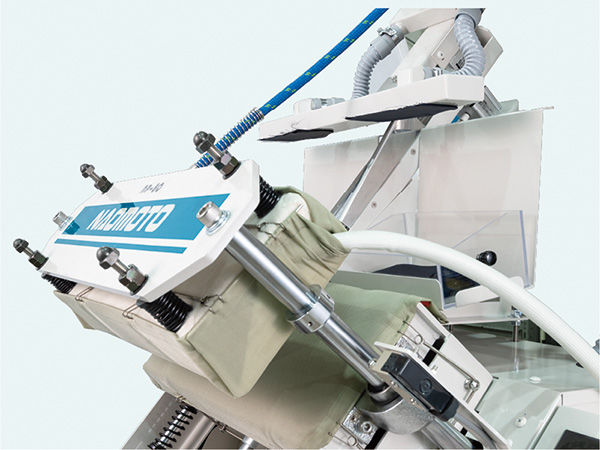

スタッカー標準装備
スタッカー標準装備

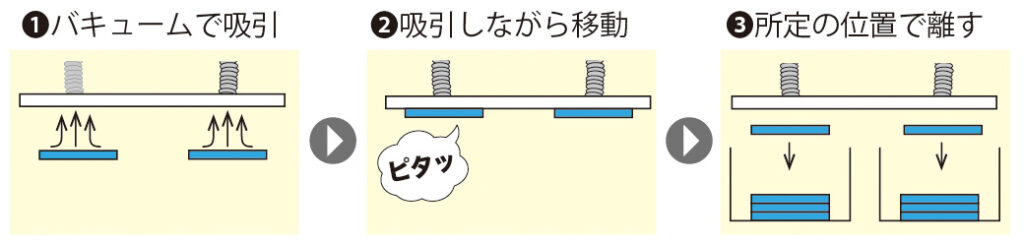

プレス後、自動的に吸引され順序よく積み重ねられます。

プログラム設定で均一なプレス

プレス・スチーミング・ベーキング・スタッキングそしてバキュームなど、れぞれの機能がコンピューター制御で、均一プレスする事ができます。
フラップ成形、プレス作業は1名で充分です。
生産量の目安:1日8時間 1,400〜1,600枚(700〜800着)

【製品仕様】

型式NP-80V
定格電圧200V 3相
電気容量4.05kW
(ボイラーヒーター 1.7kW)
(コテヒーター 1.6kW)
(ファンモーター リングブロー0.75kW)
使用蒸気圧力0.1MPa
エアー圧力0.3MPa〜0.5MPa
エアー接続管口径φ10(プッシュワン継手)x3/8
コテ面寸法450x160
機械寸法W830xD620xH1600mm
製品質量(重量)230kg
概要NBCライトボイラー内蔵
用途フラップ用
蒸気発生量2.3kg/h
